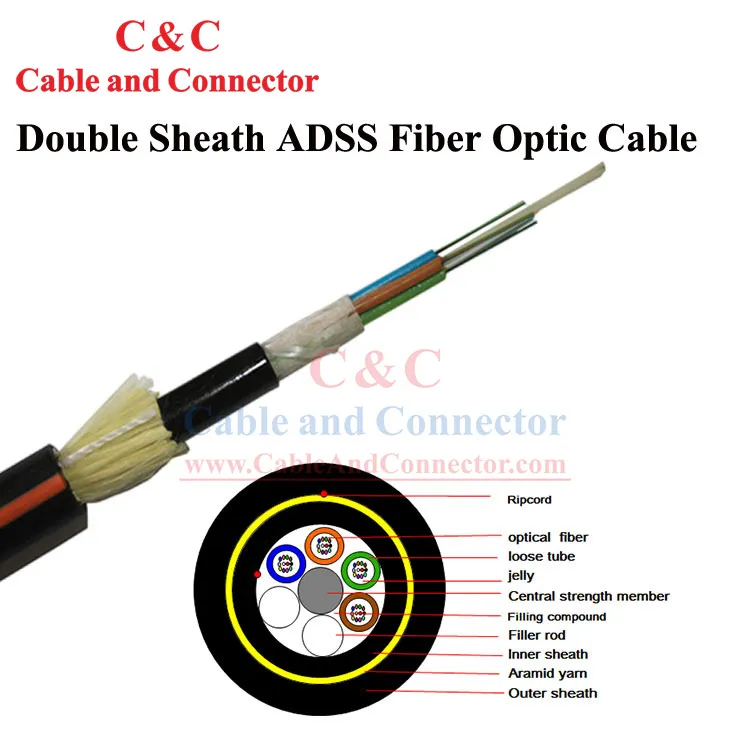

Cáp quang, ADSS (Tự hỗ trợ toàn điện môi) Cáp quang là loại cáp truyền thông quang được thiết kế để lắp đặt trên không. Không giống như các loại cáp truyền thống yêu cầu cấu trúc hỗ trợ riêng biệt, cáp ADSS được thiết kế để tự hỗ trợ, loại bỏ nhu cầu sử dụng thêm dây dẫn hoặc các thành phần kim loại, Cấu trúc ống rời, ống chứa đầy thạch, các bộ phận (ống và thanh phụ) được đặt xung quanh không thành phần cường độ trung tâm bằng kim loại, sợi polyester dùng để liên kết lõi cáp, hợp chất lấp đầy các khe hở của lõi cáp, sau đó là vỏ bọc PE bên trong, cốt sợi aramid và vỏ bọc bên ngoài PE.

Cấu trúc và thông số cáp

SN	Mục	Đơn vị	Giá trị	Giá trị
1	Số lượng sợi	đếm	48	48
2	Số lượng sợi trên mỗi ống	đếm	12	12
3	Số phần tử	đếm	6	6
4	Đường kính cáp	mm	14.4	15.1
5	Trọng lượng cáp	kg/km	161	176
6	MAT (MAX. Độ căng làm việc cho phép)	N	7000	16000
7	Tình cảm ngắn hạn	N/100mm	2200	2200
8	Khoảng cách	M	200	600

Lưu ý: Kích thước cơ học là giá trị danh nghĩa.

Đặc điểm cáp quang ADSS

1. Thiết kế cáp quang đơn mode, đa chế độ và cáp quang tích hợp.

2. Bề ngoài mượt mà, nhờ đó cáp có hiệu suất khí động học vượt trội.

3. Cấu trúc cáp quang đa phương tiện có lợi cho việc lắp đặt và bảo trì.

4. Phạm vi thích ứng nhiệt độ rộng, hệ số giãn nở tuyến tính nhỏ, đáp ứng yêu cầu của môi trường khắc nghiệt.

5. Điện áp chống rò rỉ 25KV.

6. Cân bằng xoắn và cuộn dây aramid, nhờ đó cáp có độ bền kéo rất cao và hiệu suất chống đạn.

Đặc điểm của sợi quang

Thông tin sợi G652D
Đường kính trường chế độ (1310nm)	9,2mm±0.4mm
Đường kính trường chế độ (1550nm)	10.4mm±0.8mm
Cắt bước sóng của sợi cáp (λ_cc)	£1260nm
Suy giảm ở 1310nm	£0,36dB/km
Suy giảm ở 1550nm	£0,22dB/km
Mất uốn ở 1550nm (100 vòng, bán kính 30 mm)	£0,05dB
Phân tán trong phạm vi 1288 đến 1339nm	£3,5ps/ (nm·km)
Phân tán ở 1550nm	£18ps/ (nm·km)
Độ dốc phân tán ở bước sóng phân tán bằng 0	£0.092ps/ (nm²•km)
Giá trị liên kết phân tán chế độ phân cực	£0,1ps/Ökm
