Sự miêu tả
Cáp Superflex mất 3/8 "thấp kết hợp suy giảm thấp, thiết kế cực kỳ linh hoạt và hiệu suất che chắn tuyệt vời để đảm bảo truyền tín hiệu ổn định và chất lượng cao trên khoảng cách dài. Nhiệt độ và độ ẩm.
3/8 "Mất thấp Super fl ex Cáp, dây dẫn bên trong: 2,80 ± 0,05 dây nhôm đồng
: 7,10 ± 0.15 Boamed PE+Outer Out

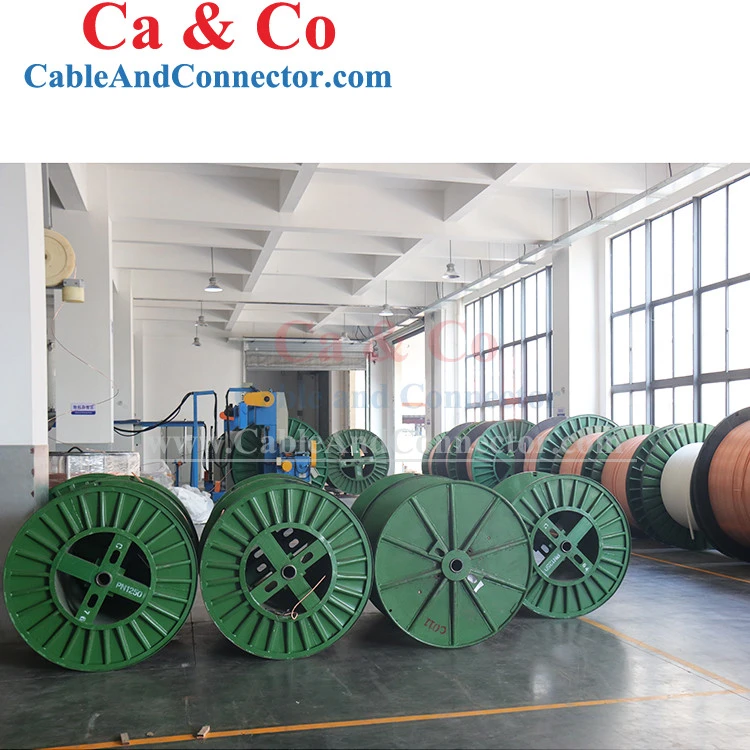

0,25 PE hoặc PE chống cháy không có khói thấp là tùy chọn, đóng gói: 500m/trống gỗ.
Đặc điểm kỹ thuật
|
Mục |
Đặc điểm kỹ thuật |
||||
|
Sự thi công |
|||||
|
Vật liệu |
Đường kính (mm) |
||||
|
Dây dẫn bên trong |
Dây bằng nhôm đồng |
2.6 |
|||
|
Điện môi |
PE xốp |
6.7 |
|||
|
Dây dẫn bên ngoài |
Ống đồng kéo dài |
9.1 |
|||
|
Áo khoác |
PE hoặc thấp Halogen không chứa halogen PE |
10.2 |
|||
|
Tính chất điện & cơ học |
|||||
|
Trở kháng (OHM) |
50±1 |
||||
|
Điện dung (PF/M) |
80 |
||||
|
Vận tốc (%) |
83 |
||||
|
Xếp hạng công suất cao điểm (kW) |
12 |
||||
|
Điện áp cực đại RF (KV) |
1.04 |
||||
|
Điện trở cách nhiệt (M Ω. KM) |
>5000 |
||||
|
Tần số cắt (GHz) |
13.4 |
||||
|
Điện áp cách nhiệt (KV) |
2.5 |
||||
|
Điện trở DC bên trong (ω/km) |
5.0 |
||||
|
Điện trở DC của dây dẫn bên ngoài (ω/km) |
3.5 |
||||
|
Spark Spark (KV) |
5.0 |
||||
|
Hiệu quả che chắn (DB) |
>120 |
||||
|
Tối thiểu. Bán kính uốn đơn (mm) |
12.5 |
||||
|
Tối thiểu. Bán kính uốn lặp lại (mm) |
25 |
||||
|
Không |
15 |
||||
|
Độ bền kéo (kg) |
60 |
||||
|
Nhiệt độ lưu trữ. (Bằng cấp) |
-55-+85 |
||||
|
Cài đặt temp. (Bằng cấp) |
-40-+60 |
||||
|
Hoạt động temp. (Bằng cấp) |
-55-+85 |
||||
|
VSWR nhỏ hơn hoặc bằng (tổn thất trả về lớn hơn hoặc bằng DB) |
Tính thường xuyên 0,005-3GHZ 0,8-1.0GHz 1,7-2.0GHz 2.0-2.4GHz |
DB |
|||
|
1.15 (23) |
|||||
|
1.10 (26) |
|||||
|
1.10 (26) |
|||||
|
1.10 (26) |
|||||
|
Suy giảm (VSWR1.0, Cáp Temp.20 độ) và công suất trung bình (VSWR1.0, Temp xung quanh.40 độ) |
|||||
|
Tần số (MHz) |
Suy giảm (db/ 100m) |
Công suất trung bình (kW) |
|||
|
100 |
4.18 |
1.90 |
|||
|
200 |
5.96 |
1.30 |
|||
|
450 |
9.14 |
0.87 |
|||
|
800 |
12.32 |
0.64 |
|||
|
900 |
13.15 |
0.60 |
|||
|
1000 |
13.85 |
0.57 |
|||
|
1500 |
17.35 |
0.45 |
|||
|
1800 |
19.20 |
0.41 |
|||
|
2000 |
20.30 |
0.39 |
|||
|
2200 |
21.40 |
0.37 |
|||
|
2400 |
22.50 |
0.36 |
|||
|
2500 |
23.00 |
0.35 |
|||
|
3000 |
25.20 |
0.31 |
|||
